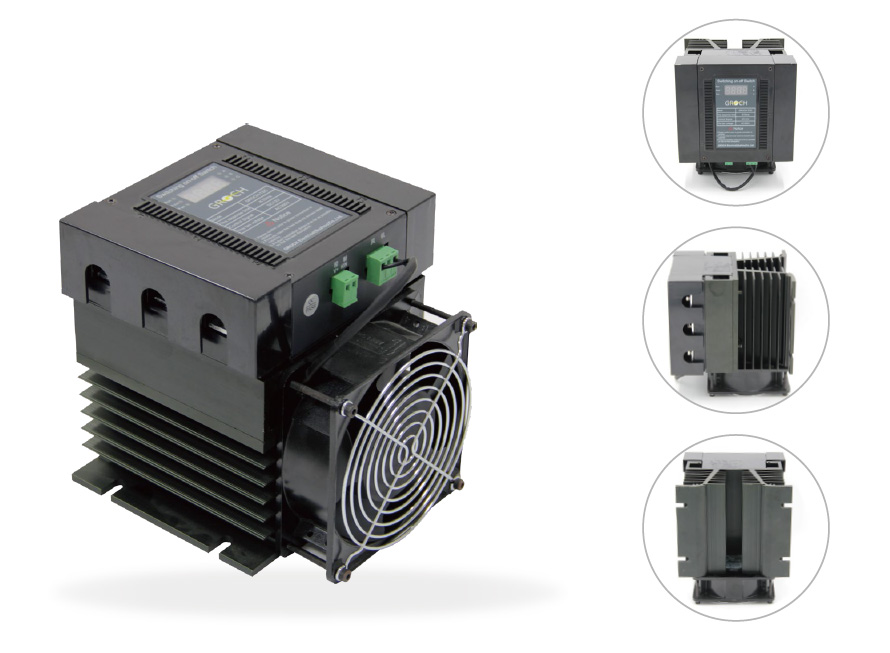

TSC投切开关
产品介绍
GRO-TSC晶闸管投切开关是无机械触点的电子开关 , 可跟踪负载无功电流变化 , 对电力电容器组采用过零快速投切，切除过程中无操作过电压电弧重然现象。响应时间快，可频繁投切。无噪音, 使用寿命长，维修量少，可在电容器切除后的任何电压，任何状态自动投入。具备缺相, 相序自动识别，过温保护并报警输出，运行指示等功能。主要优点是保证零点电流投切，无涌流, 是一种非常理想的投切开关。
| 技术参数： | |
|---|---|
| 额定电压: | 共补: AC 380V土20% 50Hz 分补: AC 220V土20% 50Hz |
| 工作电源: | 共补: AC 380V/220V土20% 50Hz 分补: AC 220V土20% 50FHz |
| 控制电压: | 直流电压5~12V/10mA ( 由控制器提供控制电压 ) |
| 动作响应时间: | ≤10ms |
| 环境条件: | 介质无导电尘埃) |
| 安装孔尺寸: | 140mm x 80mm |
| 额定容量: | 共补: ≤60kvar 分补: ≤50kvar |
| 电源电压谐波畸变率: | ≤5% |
| 环境温度: | 25℃~+55℃, 湿度≤90%，海拔2000米以下 ( 超出范围请致电咨询 ) |
| 外形尺寸: | 160mmx180mmx170mm ( 长 x 宽 x 高 ) |

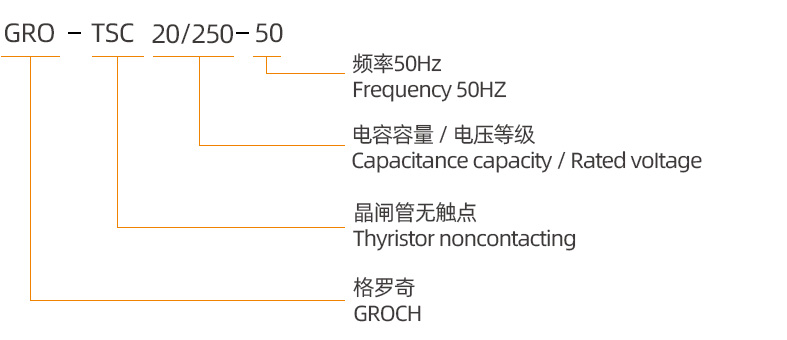

选型表
| 补偿方式 Compensation method | 电容容量 Cap.(kvar) | 型号 Type | 补偿方式 Compensation method | 电容容量 Cap.(kvar) | 型号 Type |
|---|---|---|---|---|---|
| 三相共补 3 phase common compensation | ≤20 | GRO-TSC 20/450 | 分相补偿 split-phase compensation | ≤20 | GRO-TSC 20/250 |
| ≤30 | GRO-TSC 30/450 | ≤30 | GRO-TSC 30/250 | ||
| ≤40 | GRO-TSC 40/450 | ≤40 | GRO-TSC 40/250 | ||
| ≤50 | GRO-TSC 50/450 | ≤50 | GRO-TSC 50/250 | ||
| ≤60 | GRO-TSC 60/450 |

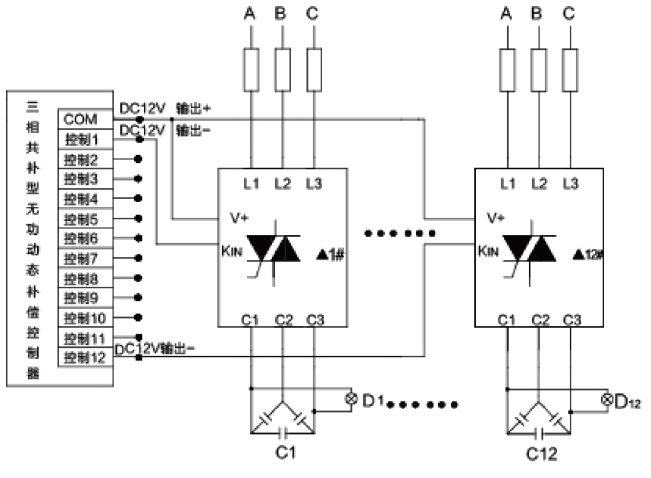

共补型接线图示如下：

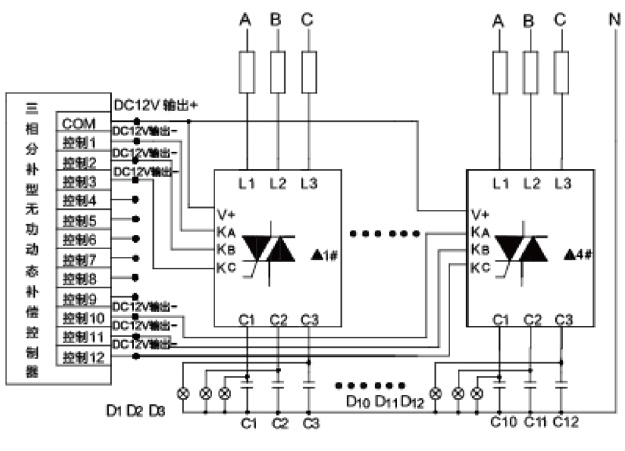

分补型接线图示如下：
