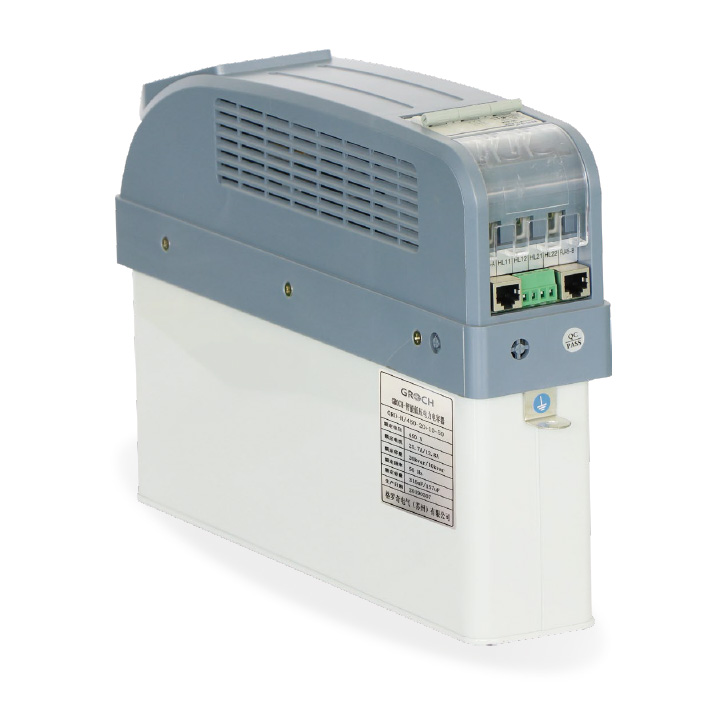

产品介绍
H系列智能电力电容补偿装置是0.4KV、50HZ低压配电高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元、晶闸管复合开关电路、线路保护单元、两台(△型 )或一台( Y型 )低压电力电容器构成。替代常规由熔丝、复合开关或机械式接触器、热继电器、低压电力电容器 、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好、体积更小、功耗更低、价格更廉、节约成本更多、使用更加灵活、维护更方便、使用寿命更长、可靠性更高的特点，适应了现代电网对无功补偿的更高要求。
H系列智能电力电容补偿装置采用定制段式LCD液晶显示器, 可实时显示三相母线电压、三相母线电流、三相功率因数、频率、投切状态、有功功率、无功功率、谐波电压总畸变率，电容器温度。
H系列智能电力电容补偿装置通过内部晶闸管复合开关电路，自动寻找合适投入(切除)点，实现无弧通断; 保证过零投切，无涌流、触点不烧结、微能耗、无谐波，同时具有抗干扰、防雷击和电源缺相、空载跳闸的保护功能，特别适用于无功补偿时切换电容器，无需加装散热器。
特点
加入我司自主研发的电容放电回路 , 使电容能在1-2S 之内将残余电放完; 可靠保护电容及复合开关的寿命。(这一技术可以更为方便的用于动态补偿装置中，同行业的复合开关(未加放电电路)在切完电容后如果再投，由于电容电还未放完，会造成可控硅击穿或者电容损坏)。
本产品运用先进的软件过零检测技术，能够准确的找出过零点，同时在检测到有谐波时不发出投入指令，同行大都采用硬件过零方式( 如过零光耦，此种方式由于器件的差异化，不能准确的捕捉到过零点)。
缺相保护 : 当电网中A、B 、C、三相缺相时, 未投入的对应的智能电容器组不再投入, 已投入的对应的智能电容器退出运行，达到保护设备的目的。
| 技术参数： | |
|---|---|
| 工作电压: | 共补380VAC，分补220VAC |
| 电压偏差: | 土20% 工作频率50Hz |
| 控制方式: | 多参数模糊控制 取样信号0~5A |
| 测量精度: | 电压.电流≤0.5% 温度≤土1℃ 功率因数≤土0.01 |
| 补偿参数: | 投切间隔10S (可调) |
| 联机数量: | 每组不超过128台 |
| 可靠性能: | 投切次数100万次以上，运行衰减率<1%/年 |
| 使用条件: | 户内用，电压总畸变率<5%，电流总畸变率<30% 工作环境温度- 2湿度≤95%, 海拔2000米以下 ( 超过要求请致电说明 ) |
| 依据标准: | DL/T842-2003 GB/T 15576- 2008 GB/T7251.8- 2005 |
